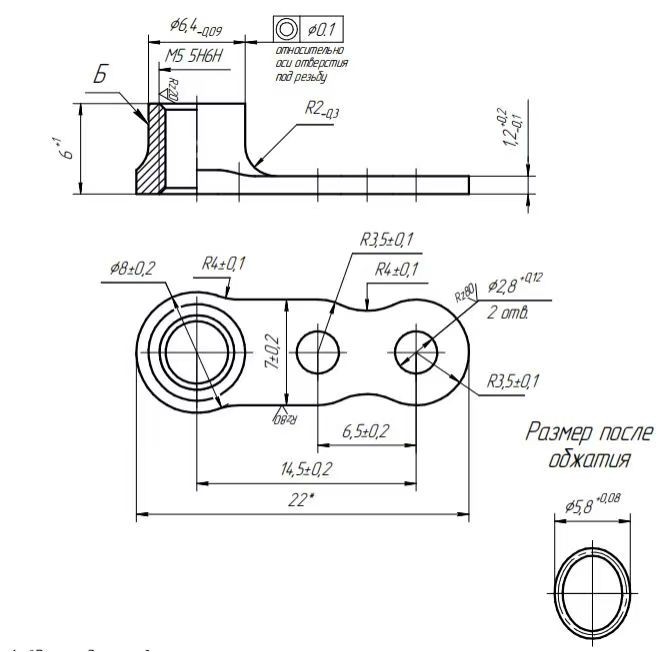

OST 1 33260-80 Самоконтрящаяся гайка с одним ушком
Изготовленная строго в соответствии с размерами аэрокосмического стандарта OST 1 33260-80, самоконтрящаяся гайка с одним ушком выполнена из высокопрочной легированной стали 30KGSA, подвергнутой холодной ковке и закалке, что обеспечивает превосходные механические свойства по сравнению со стандартным исходным материалом.
Описание
маркер
Обзор продукта
Материал: высокопрочная легированная сталь 30CrMnSiA (30CrMnSiA).
Изготовленная строго в соответствии с размерами аэрокосмического стандарта OST 1 33260-80, самоконтрящаяся гайка с одним ушком выполнена из высокопрочной легированной стали 30KGSA, подвергнутой холодной ковке и закалке, что обеспечивает превосходные механические свойства по сравнению со стандартным исходным материалом. Она сочетает в себе высокую прочность соединения с надежной защитой от ослабления. Конструкция опорной пластины с одним ушком компенсирует отклонения при сборке и подходит для высокопрочных соединений при односторонней установке, а также в условиях вибрации и ударов.
Основные параметры
| проект | Описание параметров |
| Стандарты внедрения | OST 1 33260-80, совместимость с полноразмерными сменными элементами. |
| Класс материала | Конструкционная сталь из легированной стали 30CrMnSiA (30CrMnSiA). |
| Технические характеристики резьбы | MR5 |
| предел прочности | 880 ~ 1080 МПа (после закалки и отпуска) |
| точность резьбы | 5N6N (допуск перед нанесением покрытия) / 4N6N (без нанесения покрытия) |
| Обработка поверхности | Поддерживается пассивация цинком, пассивация кадмием и другие виды покрытий, изготовленных по индивидуальному заказу. |
Преимущества продукта
Односторонняя плавающая установка : односторонняя опорная пластина может смещаться в небольшом диапазоне для компенсации ошибок сверления и отклонений при сборке, что позволяет адаптироваться к односторонним сценариям установки в условиях ограниченного пространства.
Долговечная самоблокировка, предотвращающая ослабление : эластичная резьбовая структура постоянно поддерживает момент предварительной нагрузки и не ослабевает самостоятельно в условиях длительной вибрации и ударов.
Высокая прочность, устойчивость к атмосферным воздействиям и ударная вязкость : материал 30KGSA проходит закалку и отпуск, что обеспечивает высокую прочность, ударопрочность, усталостную стойкость и стабильные характеристики в широком диапазоне температур.
Полный цикл контроля качества : повторный осмотр поступающих материалов, контроль размеров на разных этапах производства, проверка резьбы готовой продукции, а также проверка внешнего вида и качества; для каждой партии могут быть выданы документы, подтверждающие соответствие стандартам качества.
Все геометрические допуски и точность размеров соответствуют требованиям стандарта OST 1 33260-80 и полностью взаимозаменяемы с оригинальными изделиями того же стандарта, а также могут быть непосредственно заменены.
Применимые сценарии
Высокопрочные соединительные детали, устанавливаемые с одной стороны и подверженные вибрации, например, в аэрокосмических конструкциях, специализированной технике, горнодобывающем оборудовании, нефтехимическом оборудовании, энергетическом оборудовании и общем машиностроении.
Инструкции по оформлению заказа
Стандартные технические характеристики легко доступны; поддерживаются индивидуальные спецификации и нестандартные покрытия.
Доступны бесплатные образцы для тестирования.
связаться с нами
